水務水利物聯網方案(2G/4G/NB-IOT)

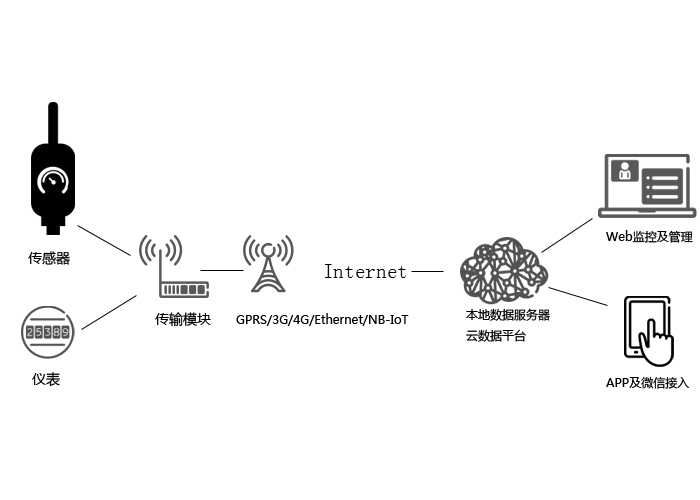

水務和水利部門的水表、流量計、壓力檢測器等監測設備可以通過低功耗或者常供電無線傳輸模塊將檢測數據傳輸?shù)较鄳?yīng)的云管理平臺上（例如水表管理軟件、水資源監控系統、排水泵站監控系統等）。從而實現水利計量，水文、水資源監測控制。

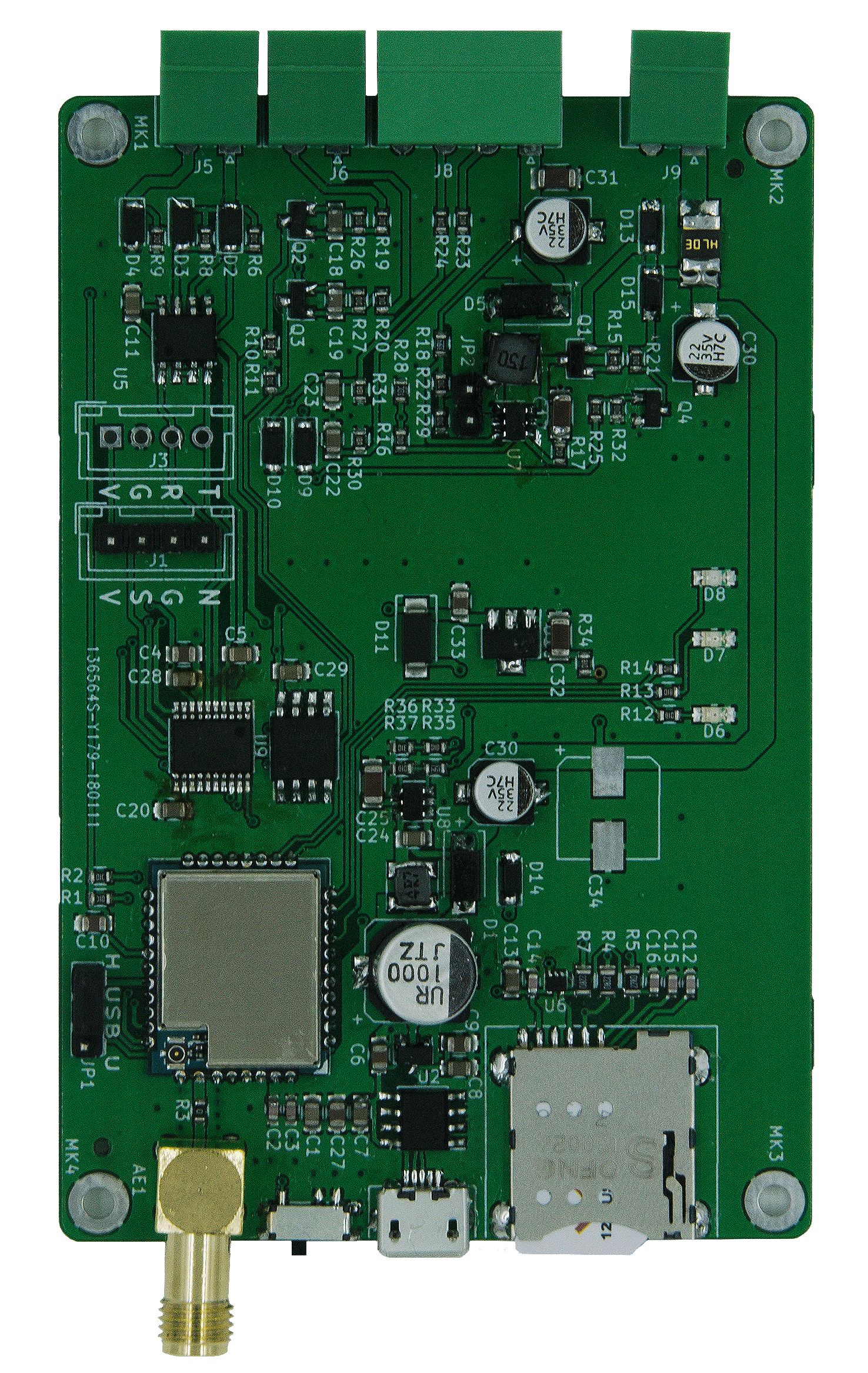

一、低功耗傳輸終端產品簡介

適配多種終端協議，多種網絡接入方式，多種供電方式，多種應用場景。

●設計小巧，適合于嵌入各種串口儀表中

●支持1路RS485及2路4-20ma模擬量輸入

●智能比對采集數據與設定閾值，并短信告警管理員

●超低功耗設計，電流低至uA 級，配合高性能鋰電池使用可數年無需現場維護

●寬幅電源輸入（DC 9~24V），支持鋰電池及12v直流供電兩種方式

●無線網絡支持GSM 850/900/1800/1900MHZ四頻模式，全球通用；

●內置獨立時鐘，可靈活設定數據采集與數據上報時間

●支持遠程參數設置、程序升級，方便維護

二、抄表平臺功能及使用介紹

中斷上報數據解析、定制化告警及通知、用戶權限與管理及顯示關聯

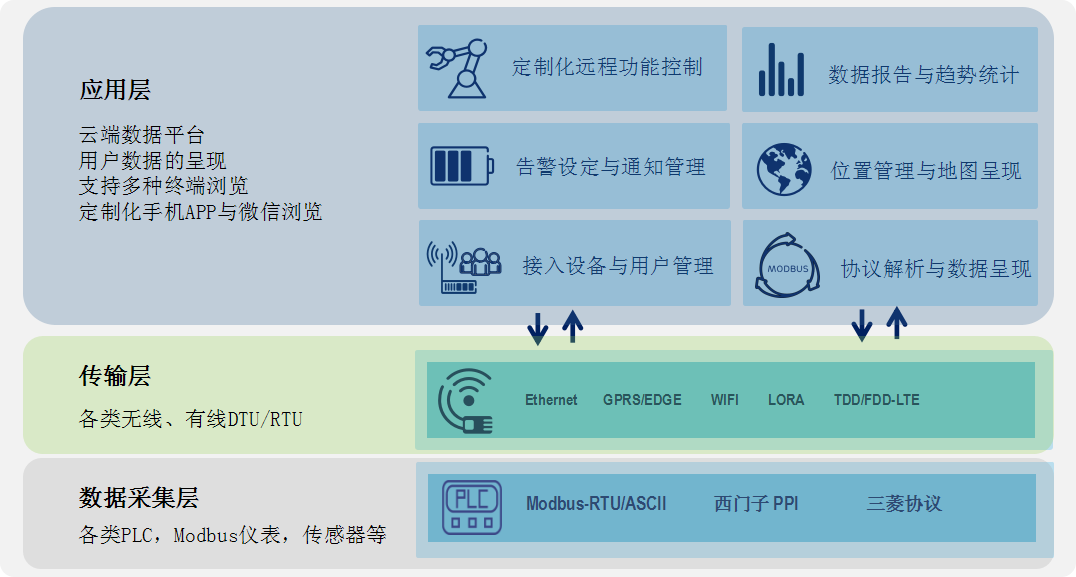

1.數據中心功能架構

2.抄表平臺功能介紹

站點管理、區域管理、用戶管理、水表數據、GIS地圖

（1）站點管理

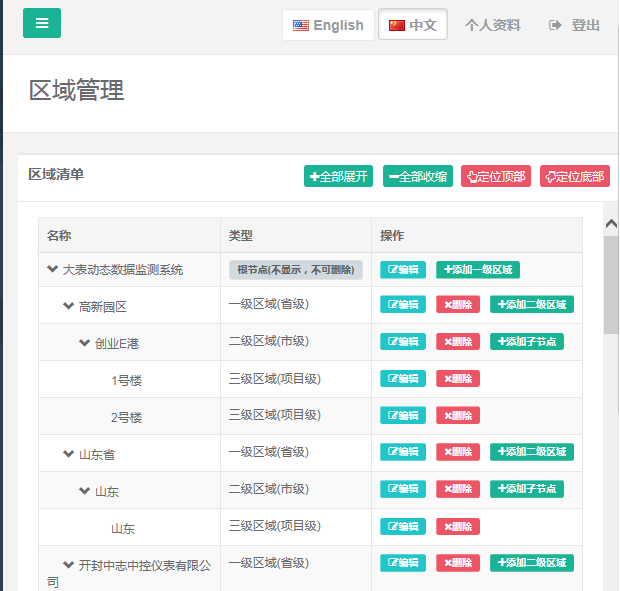

（2）區域管理

●抄表數據平臺對區域的定義有三級

●區域用于歸類具有相同屬性的數個站點，其可以下掛一個或多個站點

●在創建用戶時，可指定該用戶管理的區域或者瀏覽的區域

●系統總區域，只能改名，不能刪除

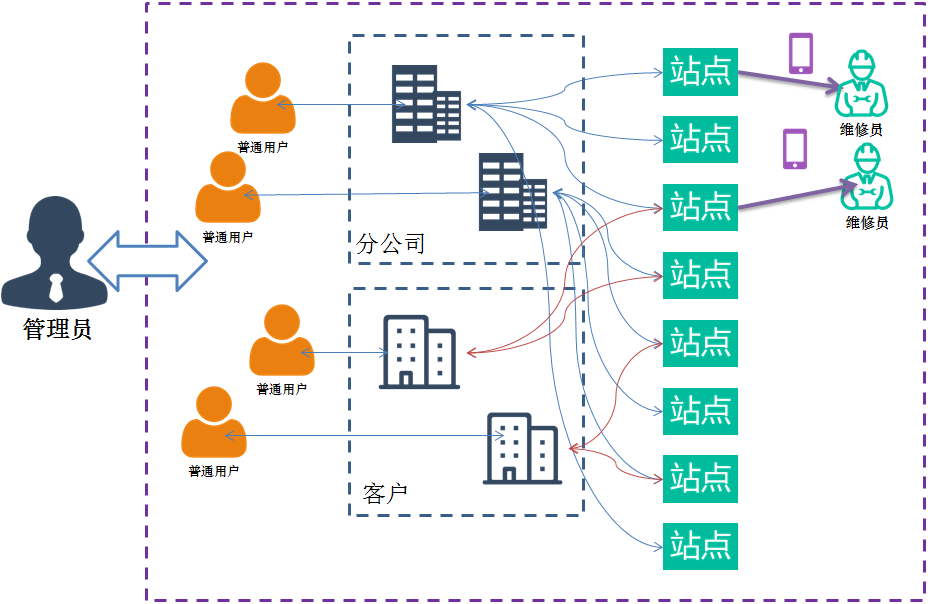

（3）用戶管理

●抄表數據平臺的用戶管理功能根據角色不同，分為管理員屬性和瀏覽用戶屬性

●其中管理員屬性賬戶可以創建、編輯、刪除站點，并且可以設定瀏覽賬戶的瀏覽權限范圍

●管理員賬戶又可分為系統管理員和區域管理員，區域管理員只能管理本區域內的站點

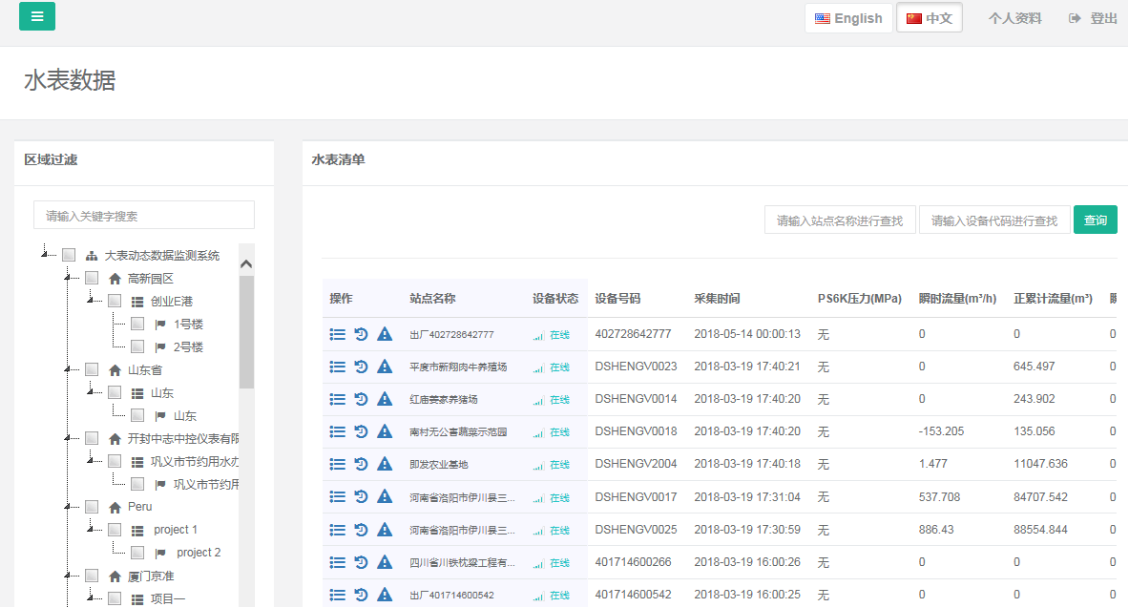

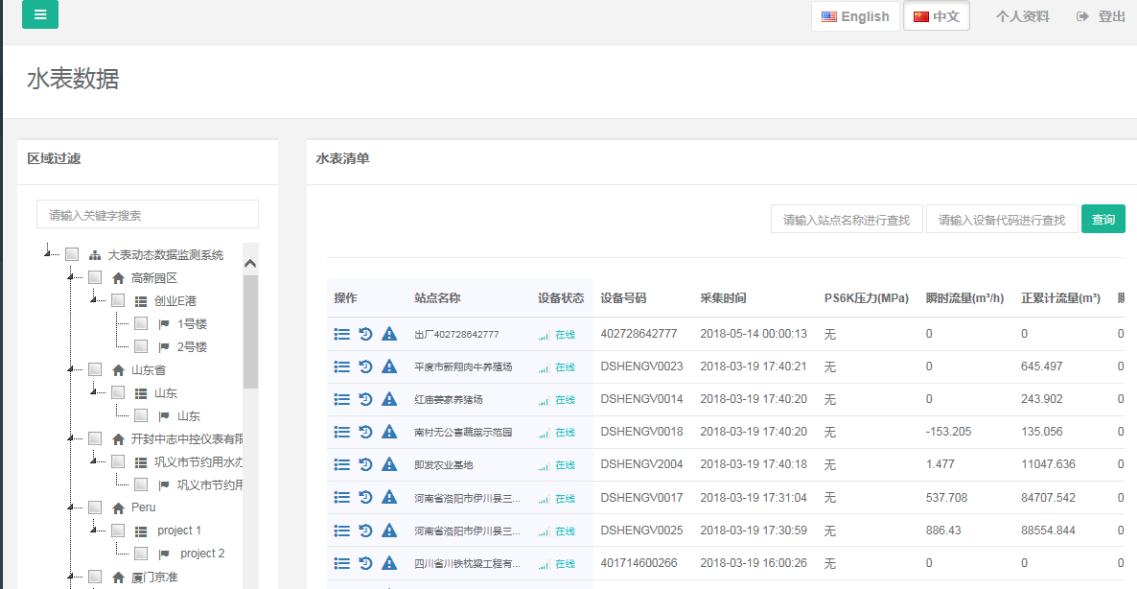

（4）水表數據

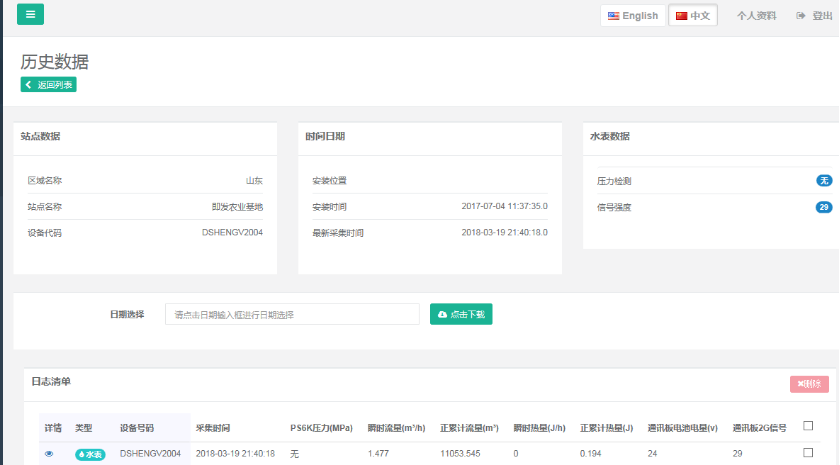

①站點歷史數據、數據保存到本地

●點擊在“水表數據”中每一個站點前的歷史操作按鈕

●用戶可以在該頁面選擇要瀏覽的數據的時間段

●用戶可以在歷史數據中，選擇某時間段后，點擊“導出”，可將該時間段內的數據保存到本地

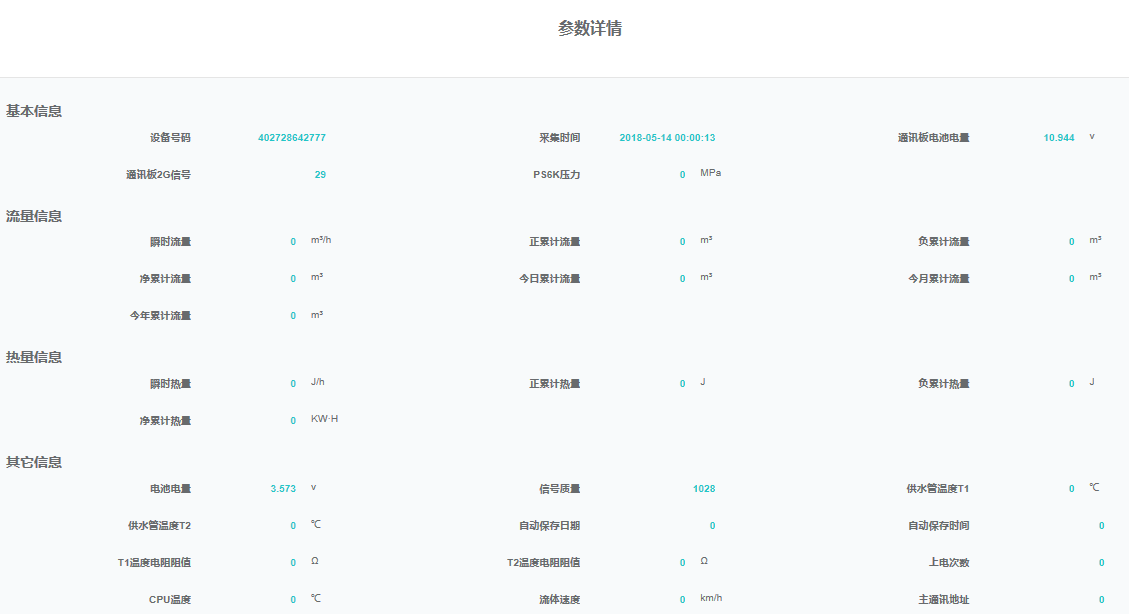

②水表詳情

●點擊在“水表數據”中每一個站點前的詳情按鈕

●每個水表的統計功能較多，不能一一體現在首頁，因此詳細的水表數據均存儲在“詳情”頁中

●歷史上報的數據詳情，在站點的歷史數據頁每個時間點的右側點擊“詳情”可以查看

③圖表趨勢

●數據趨勢目前支持瞬時流量，正累計和凈累計流量的趨勢

●趨勢的時間緯度有兩日內的時段曲線，日、月、年曲線

●選擇時段曲線時，在時段框內可選擇兩日內的開始日期和結束日期

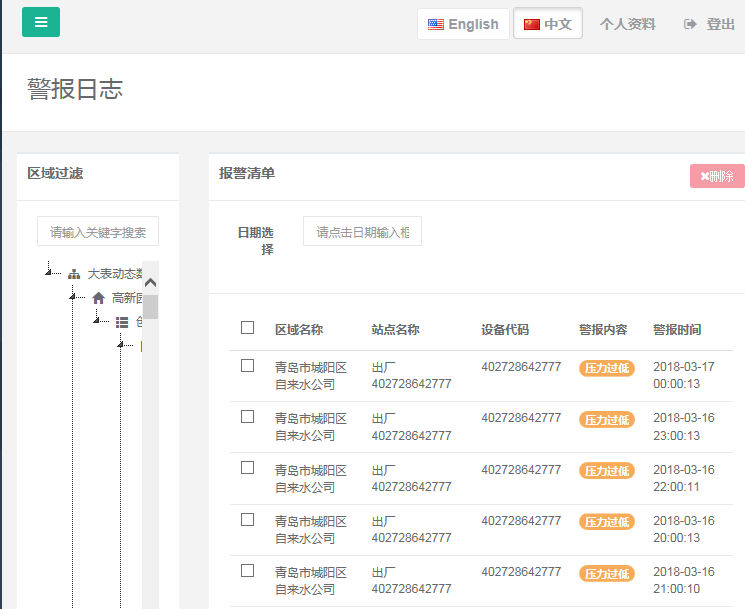

⑤警報日志

●在“水表數據”導航欄中點擊“警報日志”，進入該站點的歷史警報日志

●該站點的歷史警報日志可通過“導出”按鈕導出excel到本地

●站點的報警條件，在“警報設置”頁面”中進行管理

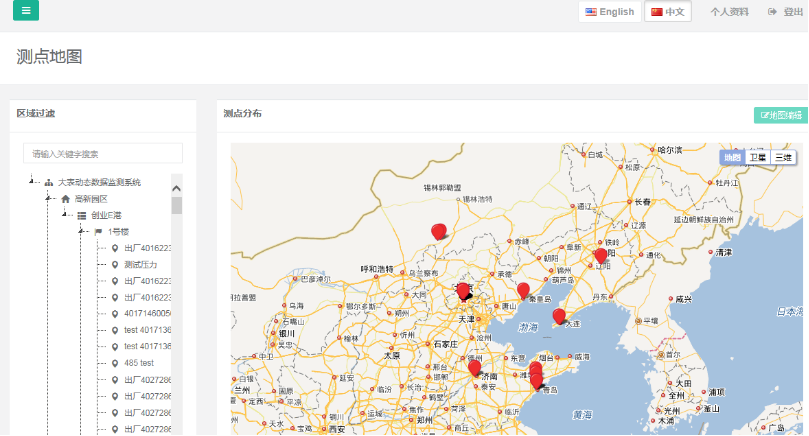

（5）位置管理

●點擊“GIS地圖”可以跳轉至位置管理頁面

●地圖管理需要用戶手動在地圖中設定站點位置

●在地圖中選定位置后，點擊保存位置，即可存儲該站點在地圖中的定位

●點擊地圖中的站點坐標，可以進入站點歷史數據頁
